Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 11:32:11

Бронетанковая экзотика: опытный танк «Объект 775» (СССР)
Танк «Объект 775» разрабатывался в соответствии с Поста­новлением ЦК КПСС и СМ СССР от 30 марта 1963 года. как пер­спективный средний танк с управляемым ракетным оружием / Фото: ru.wikipedia.org
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 11:34:09

роведению ОКР по созданию нового перспективного среднего танка предшествовала глубокая предварительная проработка направлений дальнейшего развития танков. В период с 25 по 28 июля 1962 года в ГК СМ СССР по ОТ было проведено совещание главных конструкторов танковых заводов, специалистов научно-исследовательских организаций и КБ Государственных комитетов СМ СССР по оборонной технике, по радиоэлектронике и по электронной технике, а также представителей МО СССР. В решении совещания было отмечено, что «на основе достигнутого уровня науки и техники (ракетостроения, приборостроения, средств автоматизации, противоатомной защиты и др.) представляется возможным в настоящее время приступить к разработке перспективного танка, который по своим боевым свойствам и техническим характеристикам будет представлять дальнейший качественный скачек в танкостроении. [1]
https://www.youtube.com/watch?time_cont ... e=emb_logo
При успешном решении ряда проблемных вопросов такой танк может быть создан за 4 года в весе среднего танка, с ракетным вооружением, с полуавтоматической системой управления снарядом... Перспективный танк будет трудноуязвим, так как он будет иметь высоту не более 1600 мм (против 2300 мм и более у пушечных танков) с возможностью опускания на днище и самоокапывания... Танк будет иметь надежную противоатомную защиту..., коллективную защиту экипажа от химических и бактериологических средств поражения, а (при положительных результатах выполняемой НИР) также и активную защиту от ракет и кумулятивных снарядов».
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 11:38:01

В материале из Википедии [2] — свободной энциклопедии говорится, что:
«Объект 775 — экспериментальный советский ракетный танк. «Объект 775» был создан в 1964 году под руководством Павла Исакова в СКБ-75 (Челябинский тракторный завод).
Разработка танка «Объект 775» велась два года — с 1962 по 1964, под руководством Павла Павловича Исакова. Постановлением Совета Министров СССР от 30 марта 1963 года были начаты работы по созданию двух ракетных комплексов «Астра» и «Рубин», лучший из которых должен был использоваться в «Объекте 775». Решением секции НТС Государственного комитета по оборонной технике от 1 марта 1964 года из двух комплексов выбрали «Рубин», а работы по «Астре» прекратили. Таким образом, для «Объекта 775» использовался именно «Рубин»».
Предварительная компоновочная схема нового перспективного танка, получившего обозначение «Объект 775», была рассмотрена 22-24 октября 1962 года в КБ Челябинского тракторного завода. Разработанная ЧТЗ (главный конструктор Павел Исаков) [3] компоновочная схема танка «Объект 775» представляла собой схему общей компоновки танка с размещением экипажа в составе двух человек (командир-оператор и механик-водитель) во вращающейся башне и кормовым расположением МТО.
Павел Исаков — советский конструктор танков и тракторов, доктор технических наук. Герой Социалистического Труда. Лауреат Ленинской премии / Фото: www.warheroes.ru
иографическая справка
Павел Исаков (11 января 1918, Петроград — 22 февраля 1999, Санкт-Петербург) — советский конструктор танков и тракторов, доктор технических наук.
Биография
Род. в семье рабочего Путиловского завода. Окончил МВТУ им. Н. Э. Баумана (1941 год). Своевременно защитить диплом помешала война. В 1941 его направили на ЧТЗ, где Исаков работал вместе с Ж. Я. Котиным и Н. Л. Духовым. Во время войны принимал участие в работе над тяжелыми танками КВ-1с, КВ-85, ИС-2. В период 1951—1953, будучи заместителем главного конструктора Кировского завода, принял участие во множестве военных разработок: тяжёлого танка Т-10, плавающего танка ПТ-76, бронетранспортера БТР-50П. В 1953 возвратился в Челябинск на должность главного конструктора ЧТЗ. Уже там он разработал и внедрил трактор ДЭТ-250, боевую машину принципиально нового класса — БМП. Руководил работами по созданию ракетных танков «объект 770», «объект 772», «объект 775», «объект 780». В 1974 г. П. П. Исаков становится директором ВНИИ Трансмаш, работая там до 1987 г. Там же в 1986 он создаёт роботизированные комплексы «Клин-1» и «Клин-2», не имеющие аналогов в мировой практике. Эти комплексы работали на ликвидации последствий Чернобыльской аварии. За свою жизнь написал более 60 научных трудов, также является автором 39 изобретений.
Похоронен на Южном кладбище Петербурга.
Награды и звания
Герой Социалистического Труда (1971)
Два ордена Ленина (1966, 1971)
Орден Октябрьской Революции (1971)
Орден Отечественной войны 2-й степени (1944)
Орден «Знак Почета» (1943)
Медали
Ленинская премия (1967) — за создание и организацию производства БМП-1
Заслуженный деятель науки и техники РСФСР
Избранные научные труды
Электромеханические трансмиссии гусеничных тракторов. Теория и расчет / Соавторы: П. Н. Иванченко, А. Д. Егоров. — Л.; «Машиностроение», Ленинградское отделение. — 1981.
Автоматизация расчетов тягово-динамических характеристик промышленных тракторов / Соавторы: П. Н. Иванченко, Б. Н. Шадрин, А. Д. Егоров. — Л.; «Машиностроение», Ленинградское отделение. — 1988
Вложения
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 11:41:26

Для вооружения перспективного танка был выбран к разработке ПТУР «Рубин» калибра 125-мм с полуавтоматической системой управления. На основании полученных результатов 12 января 1963 года председатель ГК СМ СССР по ОТ Л.В. Смирнов и зам. министра обороны СССР Маршал Советского Союза В.Н. Чуйков обратились в СМ СССР с ходатайством о проведении ОКР по созданию перспективного танка и комплексов ракетного вооружения для этого танка.
30 марта 1963 года Постановлением ЦК КПСС и СМ СССР была задана ОКР по созданию перспективного танка массой 34-35 т, высотой 1500-1700 мм с комплексом управляемого и неуправляемого ракетного оружия с обеспечением максимальной унификации с агрегатами разрабатываемого в Харькове среднего танка «Объект 432». Головными исполнителями работ были назначены:
по танку в целом - ЧТЗ (главный конструктор П.П. Исаков)
по ПТРК «Рубин» - СКБ ГК СМ СССР по ОТ (главный конструктор Б.Й. Шавырин)
по ПТРК «Астра» - ОКБ-16 ГК СМ СССР по ОТ (главный конструктор А.Э. Нудельман)
по комплексу неуправляемого реактивного снаряда - НИИ-147 ГК СМ СССР по ОТ (руководитель работ A. Ганичев)
Данным Постановлением ЧТЗ поручалось изготовление двух опытных образцов для проведения заводских испытаний в I квартале 1965 года и трех опытных образцов (из них один с газотурбинным двигателем) для полигонно-войсковых испытаний в IV квартале 1965 года. Эскизный проект танка был представлен на рассмотрение НТС ГК СМ СССР по ОТ 14 января 1964 года. [4]
Танк «Объект 775» / Фото: armor.kiev.ua
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 11:42:36

В проекте танка «Объект 775» предлагалась классическая схема общей компоновки с размещением экипажа из двух человек в корпусе и башне, с двумя вариантами установки управляемого оружия во вращающейся башне и с двумя вариантами МТО. Отделение управления находилось в носовой части корпуса. Особенностью его компоновки являлось расположение механика-водителя полулежа (под углом наклона 45°) вдоль продольной оси машины. Над сиденьем механика-водителя располагался входной люк, в крышке которого устанавливался дневной или ночной бесподсветочный смотровой прибор «Беркут». За сиденьем в днище корпуса был предусмотрен люк запасного выхода экипажа.[5]
Над сиденьем механика-водителя располагался входной люк, в крышке которого устанавливался дневной или ночной бесподсветочный смотровой прибор «Беркут» / Фото: armor.kiev.ua
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 12:00:34

Боевое отделение было разработано одинаковым для двух вариантов установки управляемого оружия - ПТРК «Рубин» и ПТРК «Астра». Оно находилось в башне и cpeднeй части корпуса и в нем размещался командир-оператор. Сиденье командира находилось с левой стороны боевого отделения в герметизированной кабине, обеспечивавшей командиру защиту от воздействия поражающих факторов ядерного взрыва. При использовании ПТРК «Рубин» осуществлялось полуавтоматическое наведение ракеты, при использовании ПТРК «Астра» командир-оператор производил ручную корректировку полета ракеты для наведения на цель. [6]
В этом материале о ПТРК «Рубин» говорится, что: « ... в 1962 г. в СКБ-4 была разработана управляемая ракета ПТРК «Рубин», предназначавшегося для установки в танк «Объект 906Б» с управляемым ракетным оружием, к проектированию которого приступило конструкторское бюро ВгТЗ. Управляемая ракета ПТРК «Рубин» с кумулятивной боевой частью имела полуавтоматическую систему наведения по ИК-лучу. Этот комплекс также предполагалось установить на танке «Объект 775», к созданию которого в 1964 г. приступили в конструкторском бюро ЧТЗ. Опытные образцы танка «Объект 775» были изготовлены в 1966 г. В ЦКБ-14 в 1957-1961 гг. создали несколько управляемых ракет для противотанковых комплексов, которые были установлены на танках и прошли испытания. Один из этих комплексов был принят на вооружение Советской Армии».
В материале [7] приводятся основные характеристики комплекса "Рубин":
Проекции ПТРК «Рубин» / Изображение: arsenal-info.ru
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 12:01:51

Тактико-технические показатели ПТРК «Рубин»
Состояние испытания проходили в 1962 году
Разработчик СКВ ГА (КБМ)
Главный конструктор Б.И.Шавырин
Танк-носитель "объекты 775, 775Т, 780"
Дальность стрельбы, м:
днем - 30(150)-3800(4000);
ночью - 150-1000
Тип боевой части кумулятивная
Вес боевой части, кг 5,5
Вес ВВ, кг 2,7
Система управления полуавтоматическая по радиолинии
Органы управления аэродинамические рули
Средняя скорость полета, м/с 500
Максим, скорость полета, м/с 550
Тип старта из пусковой трубы
Длина собранной ракеты, мм 1500-1505
Размах крыльев, мм 320
Макс, диаметр корпуса, мм 125
Стартовый вес, кг 28,5
Двигатель РДТТ
Бронепробиваемость, мм: под углом 90 град - 500;
под углом 60 град - 250
Вес аппаратуры управления, кг 180
Объем для аппаратуры у правления, дм3 200
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 12:03:23

Для наблюдения у командира-оператора были установлены выдвижной панорамический перископ, обеспечивавший ему круговой обзор, и три перископических смотровых прибора. При ведении огня из установленного оружия использовались перископический дневной прицел - прибор управления с независимой стабилизацией поля зрения в двух плоскостях и пассивный ночной прицел. Согласно проекту ночной прицел должен был обеспечить возможность стрельбы на дальностях до 1500 м.

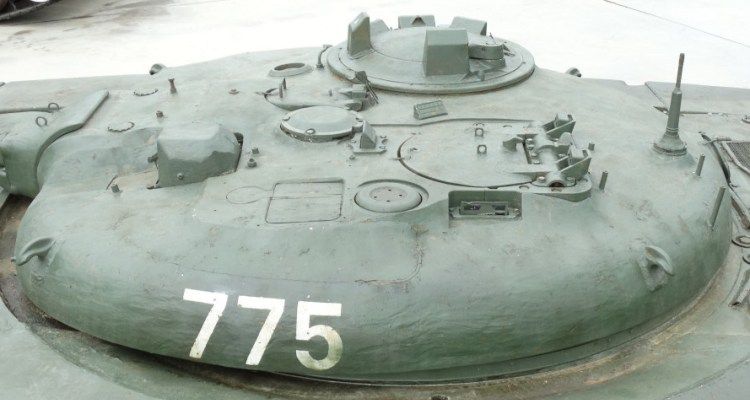

Башня из литой стали танка «Объект 775» / Фото: armor.kiev.ua
Вложения
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 12:06:30

Объект 775» имел полноценную башню из литой стали, которая была оснащена 125-мм нарезной пусковой ракетной установкой, которая могла стрелять как управляемыми, так и неуправляемыми ракетами.

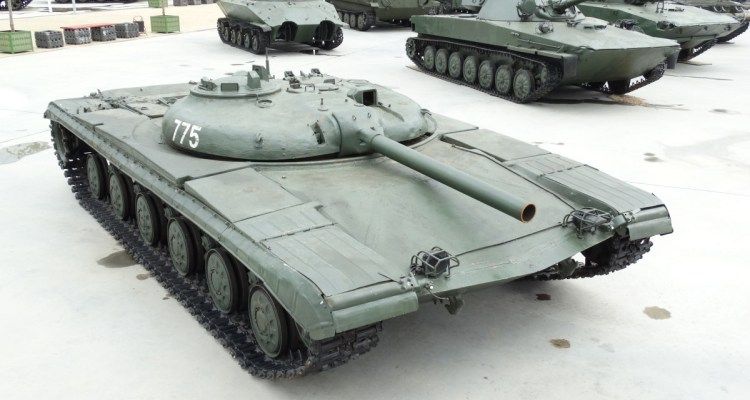

125-мм орудие-пусковая установка Д-126 / Фото: armor.kiev.ua
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 12:08:21

В передней части башни располагались единая пусковая установка для управляемых ракет и неуправляемых реактивных снарядов 125-мм орудие-пусковая установка Д-126и спаренный с ней 7.62-мм пулемет ПКТ Пусковая установка - безоткатная, закрытого типа. При использовании ПТРК «Рубин» в трубе были выполнены винтовые нарезы для пуска НУPC, из которых четыре более глубоких нареза использовались для пуска управляемой ракеты. При использовании ПТРК «Астра» в трубе имелись аналогичные винтовые нарезы для НУPC и два продольных паза для пуска управляемой ракеты.
На торцевой стороне казенника пусковой установки располагался механизм выброса поддонов, через люк в крыше башни после приведения системы на угол заряжания и открытия клина затвора. В соответствии с требованиями в боекомплект танка должны были входить 24 управляемых ракеты или 48 НУPC, которые предполагалось разместить в механизме заряжания. В одной и той же ячейке (трубе) конвейера укладывалась или одна управляемая ракета, или два НУРС, поскольку длина НУРС была равна половине длины ракеты.

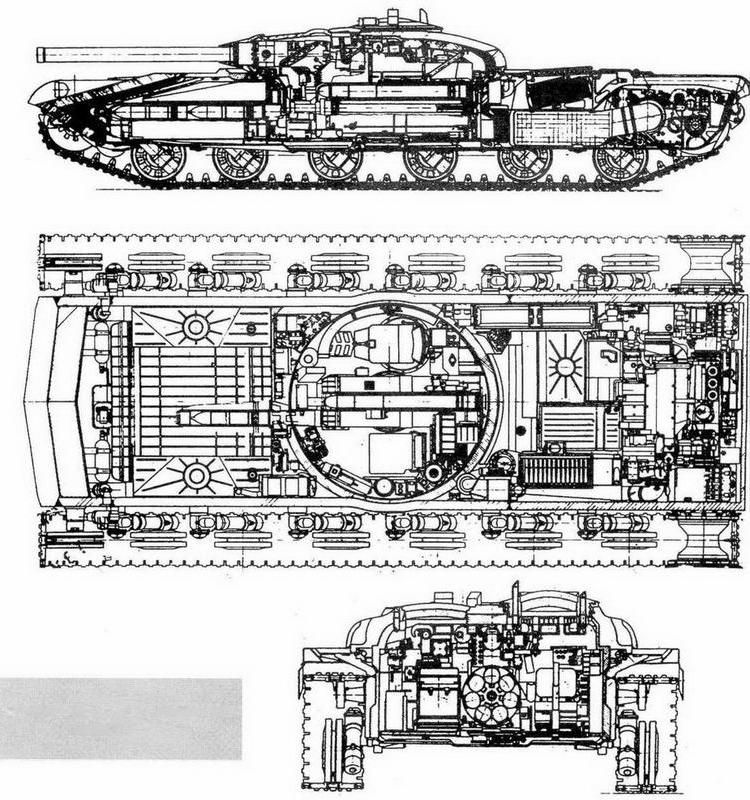

Разрезы ракетного танка танка «Объект 775». Проект / Изображение: arsenal-info.ru
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 12:10:12

На основании материалов разработки комплексов «Рубин» и «Астра», учитывая технические преимущества и более высокую степень отработки конструкции, для дальнейшей работы над управляемым оружием был выбран комплекс «Рубин». Полуавтоматическая система управления модернизированного комплекса «Рубин» обеспечивала более легкую работу оператора, чем система управления комплексом «Астра», где оператор вручную корректировал полет ракеты. Кроме того, комплекс «Рубин» обеспечивал более высокую вероятность попадания ракетой в цель на дальностях от 600 до 1000 м, чем комплекс «Астра». Применительно к установке ПТРК «Рубин» боекомплект машины был ограничен 37 выстрелами (15 управляемых ракет и 22 НУРС), а калибр управляемой ракеты составлял 125 мм. Боекомплект к спаренному пулемету состоял из 2000 патронов.
Броневая зашита танка - противоснарядная, комбинированная, была разработана ЧТЗ совместно с филиалом ВНИИ-100. Согласно проекту она обеспечивала защиту от кумулятивных снарядов, пробивавших стальную броневую плиту толщиной 700 мм при курсовых углах ±20° по корпусу и ±40° по башне. Броневой корпус танка представлял собой сварную конструкцию с дифференцированным бронированием и большой конструктивной прочностью. Bepxний и нижний лобовые листы корпуса устанавливались под углом наклона от вертикали соответственно 78° и 53°. Для противорадиационной защиты использовался подбой из специального материала и в отдельных местах листовой свинец. Днище корпуса толщиной 15 мм имело две выштамповки: под ВКУ и под сиденьем механика-водителя в отделении управления. Конструкция крыши МТО была такой же, как у танка «Объект 432».
Узелы регулируемой гидропневматической подвески / Фото: btvt.info
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 12:12:13

Башня танка изготавливалась или цельнолитой, или сварной крышей. Был разработан вариант башни с комбинированной броневой преградой и вариант опоры башни из алюминиевого сплава с пластмассовыми шарами. Защита механика-водителя и командира-оператора была выполнена по принципу конструкции замкнутых кабин. Полиэтиленовая защита отделения управления образовывала герметизированную кабину, сообщавшуюся с боевым отделением через раскрывавшийся проем. Кратность ослабления проникающей радиации была равна 70, наведенной радиации - 36. На танке предполагалось установить унифицированное автоматическое противопожарное оборудование «Роса», систему ПАЗ с прибором радиационной и химической разведки «Электрон-2» и кондиционер.
Моторно-трансмиссионное отделение размещалось в кормовой части. Проект МТО также был представлен в двух вариантах: с двухтактным дизелем 5ТДФ [8] мощностью 515 кВт (700 л.с.) и с восьмицилиндровым V-образньтм дизелем 28П с турбонаддувом мощностью 515 кВт (700 л.с.) [9]. МТО с двигателем 5ТДФ но узлам и агрегатам и их расположению было таким же, как у танка «Объект 432», но отличалось наличием автоматической системы управления. Эта система обеспечивала автоматическое переключение передач, а также полуавтоматическое дистанционное управление золотниками включения фрикционов и тормозов в БКП при повороте танка. Задающими параметрами автоматической системы являлись скорость машины и положение педали подачи топлива. Перевод системы в автоматический режим производился механиком-водителем с помощью клавишного переключателя, встроенного в пульт управления, который располагался перед ним. Поворот танка как в автоматическом, так и в полуавтоматическом режиме осуществлялся включением передачи в коробке передач отстающего борта на одну ступень ниже. Изменение радиуса поворота достигалось за счет подачи напряжения на обмотку электромагнита бортового регулятора давления в зависимости от угла поворота руля.
Танк «Объект 775» при минимальном клиренсе / Фото: topwar.ru
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 12:13:04

Во втором варианте компоновки МТО двигатель 28П устанавливался вдоль продольной оси корпуса в одном блоке с механической трансмиссией (без бортовых редукторов). Кроме того, были разработаны системы управления оборудованием для самоокапывания, изменения клиренса, а также обеспечения пуска двигателя с буксира. Для осуществления режимов буксировки и пуска двигателя с буксира в трансмиссии имелись специальные откачиваюший и нагнетающий масляные насосы с приводом от ведущих колес. Конструкция ходовой части машины была такой же, как у танка «Объект 432», за исключением введения механизма изменения клиренса, который состоял из 10 гидравлических цилиндров, располагавшихся снаружи машины и рычагов, устанавливавшихся на балансирах всех, кроме первых, узлов подвески. Для натяжения гусеницы устанавливался специальный гидравлический натяжной и компенсирующий механизм. В его состав входили два гидравлических цилиндра, располагавшихся один над другим. Внутренний цилиндр предназначался для предварительного натяжения гусеницы, наружный - для поддержания постоянства натяжения гусеницы при движении машины.
В качестве источников электроэнергии предполагалось использовать восемь аккумуляторных батарей 6СТ-70 напряжением 12 В и емкостью 70 А-ч каждая с параллельно-последовательным соединением, обеспечивавших в стартерном режиме напряжение 48 В. а в остальных режимах работы - 24 В. Предполагалась установка более мощного стартер-генератора СГ-15 мощностью 15 кВт. Для внешней связи предполагалось использовать радиостанцию Р-123, для внутренней - танковое переговорное устройство Р-124. Оба члена экипажа имели возможность выхода на внешнюю связь. В кормовой части танка устанавливалось встроенное оборудование для самоокапывания. При преодолении танком водных преград глубиной до 7 м использовалось ОПВТ.
В апреле 1964 года на совместном совещании УНТВ и ГКОТ было принято решение о доработке эскизного проекта ганка «Объект 775». Осенью 1964 года был разработан технический проект ганка «Объект 775» с максимальной унификацией узлов и агрегатов с танком «Объект 432», с расположением всех членов экипажа в башне и установкой ПТРК «Рубин». Компоновка танка исключала возможность применения штатных дневных и ночных приборов механика-водителя и требовала создания принципиально нового оптического приборного комплекса механика-водителя. В зависимости от результатов испытаний комплекса телевизионной аппаратуры «Алмаз», смонтированной в тапке Т-55, предусматривалась возможность установки телевизионного комплекса приборов стрельбы и наблюдения в танке «Объект 775». В связи с решением правительства о прекращении работ по телевизионному комплексу «Алмаз» это направление не получило развития.
Для ускорения выполнения ОКР и согласования вопросов, возникавших при создании и доводке танка, 22 мая 1965 г. был образован Совет главных конструкторов по танку «Объект 775» во главе с главным конструктором ЧТЗ П.П. Исаковым. Два опытных образца танка «Объект 775» были изготовлены на ЧТЗ в июне и декабре 1966 года. В 1966-1968 годах танки прошли заводские и полигонные испытания, которые выявили несоответствие ряда характеристик заданным требованиям (по боевой массе и высоте машины, кратности ослабления радиации), крайне стесненное расположение членов экипажа, трудность управления движением танка из вращающейся башни при отсутствии необходимых навыков у механика-водителя, низкую надежность и большую сложность системы управления ракетой, а также недостаточную и неудобную обзорность с рабочих мест экипажа. Танк был сложен по устройству, имел большую трудоемкость при изготовлении и высокую стоимость.
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 12:15:22

1964 году в ОКБ-16 под руководством А.Э. Нудельмана были начаты работы по созданию управляемой ракеты для 125-мм танковой пушки Д-81, которая планировалась к установке в новый опытный танк «Объект 434» завода им. Малышева в Харькове. Разрабатываемый комплекс управляемого ракетного оружия получил название «Гвоздь». Для комплекса была принята полуавтоматическая система радиоуправления (в миллиметровом диапазоне), с помощью которой наводчик (оператор) производил обнаружение, опознавание цели и осуществлял её ручное сопровождение путём удержания марки прицела на цели. Аппаратура комплекса обеспечивала автоматическое отслеживание положения ракеты по установленному на ней модулированному световому источнику с использованием оптико-телевизионного координатора, разработанного для комплекса «Дракон», и выработку команд управления с передачей их на борт ракеты. В ходе дальнейшей разработки в 1966 году ПТРК «Гвоздь» был переименован в комплекс управляемого вооружения «Кобра». С разработкой этого комплекса в отечественном танкостроении была заложена основа создания танков с ракетно-пушечным оружием, которые поступили на вооружение Советской Армии уже во втором послевоенном периоде.

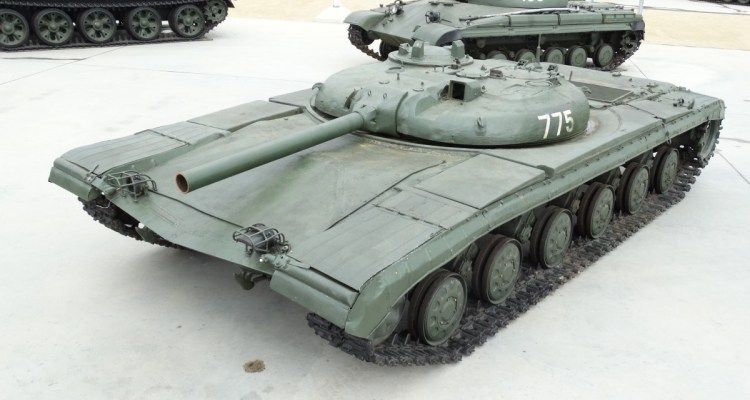

Танк «Объект 775» в музее в городе Кубинка / Фото: topwar.ru
Разыскиваю Орден Трудового Красного Знамени № 942344

Аватара пользователя
Сергеев55
Капитан 3-го ранга
Капитан 3-го ранга
Сообщения: 8649
Зарегистрирован: Чт, 08 ноя 2012 10:49:54

Re: Бронетанковая экзотика: опытный танк «Объект 775» (СССР)

Сообщение Сергеев55 » Пн, 20 янв 2020 12:18:50

На данный момент (2013 год) сохранившийся экземпляр танк «Объект 775» находится в Танковом музее в городе Кубинка
Постановлением CM СССР от 3 сентября 1968 года в связи с разработкой для танка «Объект 434» комплекса вооружения в составе 125-мм гладкоствольной пушки Д-81 и управляемой ракеты, выстреливаемой через ствол пушки, дальнейшие работы по танку «Объект 775» были прекращены. На базе танка «Объект 775» в 1965-1967 годах был разработан опытный танк «Объект 775Т», который отличался от базовой машины установкой газотурбинного двигателя ГТД-700 - первого отечественного ГТД с теплообменником. Танк не был принят на вооружение по тем же причинам, что и танк «Объект 775».
Тактико-технические показатели ракетного танка «Объект 775»
Ракетный танк «Объект 775»
Классификация ракетный танк
Боевая масса, т 36
Экипаж, человек 2
История
Разработчик ГСКБ-2
Производитель СССР
Года производства 1962
Размеры
Длина корпуса , мм 6117
Длина с пушкой вперед, мм 7200
Ширина, мм 3415
Высота, мм 1750
Клиренс, мм переменный
Бронирование
Лоб корпуса, мм/град. 80..120
Лоб башни, мм/град. 30-90
Вооружение
Калибр и марка пушки 125-мм Д-126
Тип пушки нарезная пусковая установка
Боекомплект пушки:
15 ПТУР «Рубин»;
22 НУРС «Бур»
Дальность стрельбы, км:
ПТУР — до 4;
НУРС — до 9
Пулемёты 1 x 7,62-мм СГМТ
Подвижность
Тип двигателя 5ТДФ
Мощность двигателя, л. с. 700
Скорость по шоссе, км/ч 66-70
Запас хода по шоссе, км 500-600
Удельная мощность, л. с./т 19,4
Преодолеваемый подъём, град. 30
Преодолеваемый брод, м 1,4 (5 с ОПВТ)

ИСТОЧНИК: https://www.arms-expo.ru/articles/armed ... ekzotika-/
